更新時間：2025-06-19 04:03:54
瀏覽量：

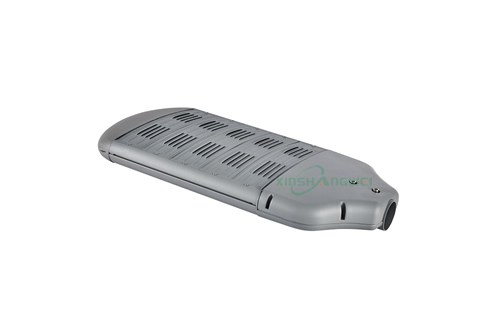

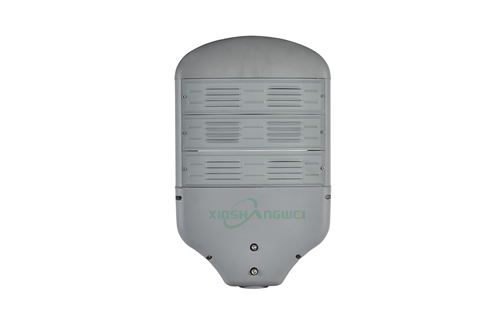

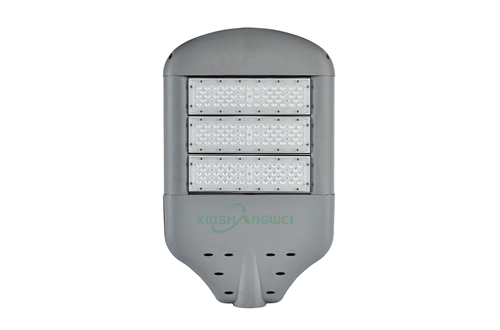

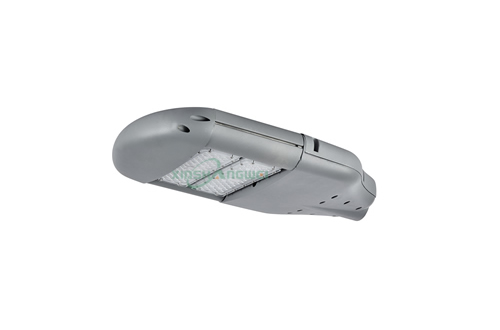

型號：SZSW7700
規格：60W/80W/100W/120W/150W/180W/20
適用于各類廠區、場站和大型設施、場館及鐵路、橋涵等作道路照明。
1、接線：擰開電氣箱后蓋內六角圓柱頭螺釘，擰松引入線入口的葛蘭接頭，用線芯為2.5mm2且符合60245IEC57標準要求橡皮電纜，外皮防腐蝕、耐高溫，將三芯電纜穿入葛蘭接頭，接在燈殼內的接線端子上，黃綠線接地（接地柱旁有保護接地標志），試燈。
2、固定燈具：根據燈具安裝尺寸圖，擰松燈具安裝接頭上的五個內六角圓柱頭螺釘，將燈桿套入燈體的安裝接頭，同時與燈桿的三芯電纜穿入葛蘭接頭，鎖緊五個內六角圓柱頭螺釘。
3、更換光源模組：在更換光源模組時要切斷電源，松開光源模組背后與燈體橫梁的內六角圓柱頭螺釘，從背后將光源模組取出，擰開電氣箱連接光源模組的防水接頭。將更換的光源模組防水接頭擰緊，放入對應位置擰緊背后的內六角圓柱頭螺釘。
4、如SZSW7700LED道路燈的標準配置不能滿足用戶的工作需要，我司可根據用戶的需求進行定制。
